إن اختيار نظام إخماد الحرائق "نوفيك 1230" (Novec 1230) يتجاوز مجرد اختيار عامل إطفاء نظيف. يعتمد الإعداد الصحيح على طبيعة المخاطر المحمية، وحجم الحيز، وتركيز التصميم المطلوب، وتكوين الأسطوانات، وصمامات التفريغ، وشبكة الأنابيب، وفوهات الرش، ومعدات الكشف، ومعايير الحماية من الحرائق المعمول بها.
"نوفيك 1230" هو الاسم التجاري الشائع المرتبط بعامل الإطفاء النظيف "إف كيه-5-1-12" (FK-5-1-12). ويُستخدم في أنظمة إخماد الحرائق الهندسية للتطبيقات التي تُعد فيها حماية المعدات الحساسة وتجنب بقايا الإطفاء الصلبة اعتبارات مهمة.
بالنسبة للمهندسين ومقاولي الحماية من الحرائق ومديري المرافق والمشترين، السؤال الجوهري ليس ببساطة أي عامل يجب استخدامه، بل هو أي تكوين لنظام "إف كيه-5-1-12" يلبي المتطلبات الفعلية للمشروع.
يوضح هذا الدليل العوامل الرئيسية التي يجب تقييمها عند اختيار نظام إخماد الحرائق "نوفيك 1230"، بدءاً من ملاءمة التطبيق واختيار الأسطوانات، وصولاً إلى الحسابات الهيدروليكية ومكونات النظام ومتطلبات الامتثال.
ما هو نظام إخماد الحرائق "نوفيك 1230"؟
نظام إخماد الحرائق "نوفيك 1230" هو حل هندسي للحماية من الحرائق الغازية يستخدم "إف كيه-5-1-12" كعامل إطفاء. يقوم النظام بتخزين العامل في أسطوانات متوافقة وإطلاقه عبر شبكة مصممة من الصمامات والأنابيب وفوهات التفريغ عند استيفاء شروط الكشف عن الحريق والإطلاق المحددة.
"إف كيه-5-1-12" هو عامل نظيف من نوع الكيتون المفلور. وهو غير موصل للكهرباء ولا يترك بقايا إطفاء صلبة من العامل نفسه. هذه الخصائص تجعله مناسباً للتطبيقات المصممة بشكل مناسب والتي تتضمن معدات كهربائية وإلكترونية حساسة.
ومع ذلك، فإن العامل وحده لا يحدد فعالية التركيب. إذ يجب تصميم النظام بالكامل بما يتناسب مع المخاطر المحمية والتحقق منه مقابل المتطلبات المعمول بها.
أين تُستخدم أنظمة إخماد الحرائق "إف كيه-5-1-12"؟
بناءً على تقييم المخاطر وتصميم النظام، قد يُنظر في استخدام إخماد الحرائق بـ "إف كيه-5-1-12" في:
- مراكز البيانات وغرف الخوادم
- مرافق الاتصالات
- الغرف الكهربائية وغرف التحكم
- مرافق التحكم في العمليات الصناعية
- المختبرات والبيئات التقنية
- الأرشيف ومناطق تخزين مستندات مختارة
- غرف المعدات الحساسة ومرافق البنية التحتية
يجب تقييم ملاءمة نظام "نوفيك 1230" وفقاً لمخاطر الحريق الفعلية، وظروف الإشغال، والحيز، والمعدات، والمتطلبات المحلية. لا ينبغي افتراض أن العامل النظيف مناسب لكل خطر أو تركيب.
7 عوامل يجب التحقق منها عند اختيار نظام "نوفيك 1230"
1. تحديد مخاطر الحريق والمنطقة المحمية
ابدأ بتحديد ما يحتاج إلى الحماية. تؤثر المواد الموجودة، وسيناريوهات الحريق المحتملة، وترتيب المعدات، وظروف التشغيل على تصميم النظام المطلوب.
حدد الحيز المحمي وأثبت أبعاده، وحجمه الصافي، والفتحات، وظروف التهوية، وأي مساحات متصلة أو مخفية قد تؤثر على توزيع العامل.
قد يكون لمركز البيانات أو الغرفة الكهربائية أو حيز التحكم الصناعي متطلبات تصميم مختلفة حتى وإن كانت جميعها تستخدم "إف كيه-5-1-12".
ما يجب التحقق منه:
- مخاطر الحريق المحددة والمواد ذات الصلة
- حجم الغرفة أو الحيز المحمي
- ظروف الإشغال والسلامة العامة
- الفتحات، والتهوية، وترتيبات معالجة الهواء
- معيار الحماية من الحرائق المعمول به ومواصفات المشروع
2. تحديد تركيز التصميم المطلوب وكمية العامل
يجب تحديد كمية "إف كيه-5-1-12" المطلوبة باستخدام طريقة التصميم المعمول بها للمخاطر والحيز الفعليين.
يعد حجم الغرفة عنصراً مهماً، ولكنه ليس العامل الوحيد. إذ يجب أيضاً مراعاة التركيز المطلوب، والظروف البيئية، وتصنيف المخاطر، ومعايير التصميم الأخرى ذات الصلة.
إن استخدام حساب عام عبر الإنترنت أو اختيار كمية العامل بناءً على أبعاد الغرفة فقط قد يؤدي إلى نتيجة غير مناسبة. يجب تحديد الكمية النهائية من خلال المعيار المعمول به وطريقة تصميم النظام المعتمدة.
ما يجب التحقق منه:
- تركيز التصميم المطلوب للمخاطر المحددة
- كمية العامل المحسوبة
- الافتراضات البيئية وافتراضات الحيز
- معايير السلامة والتصميم المعمول بها
- وثائق الحسابات الداعمة

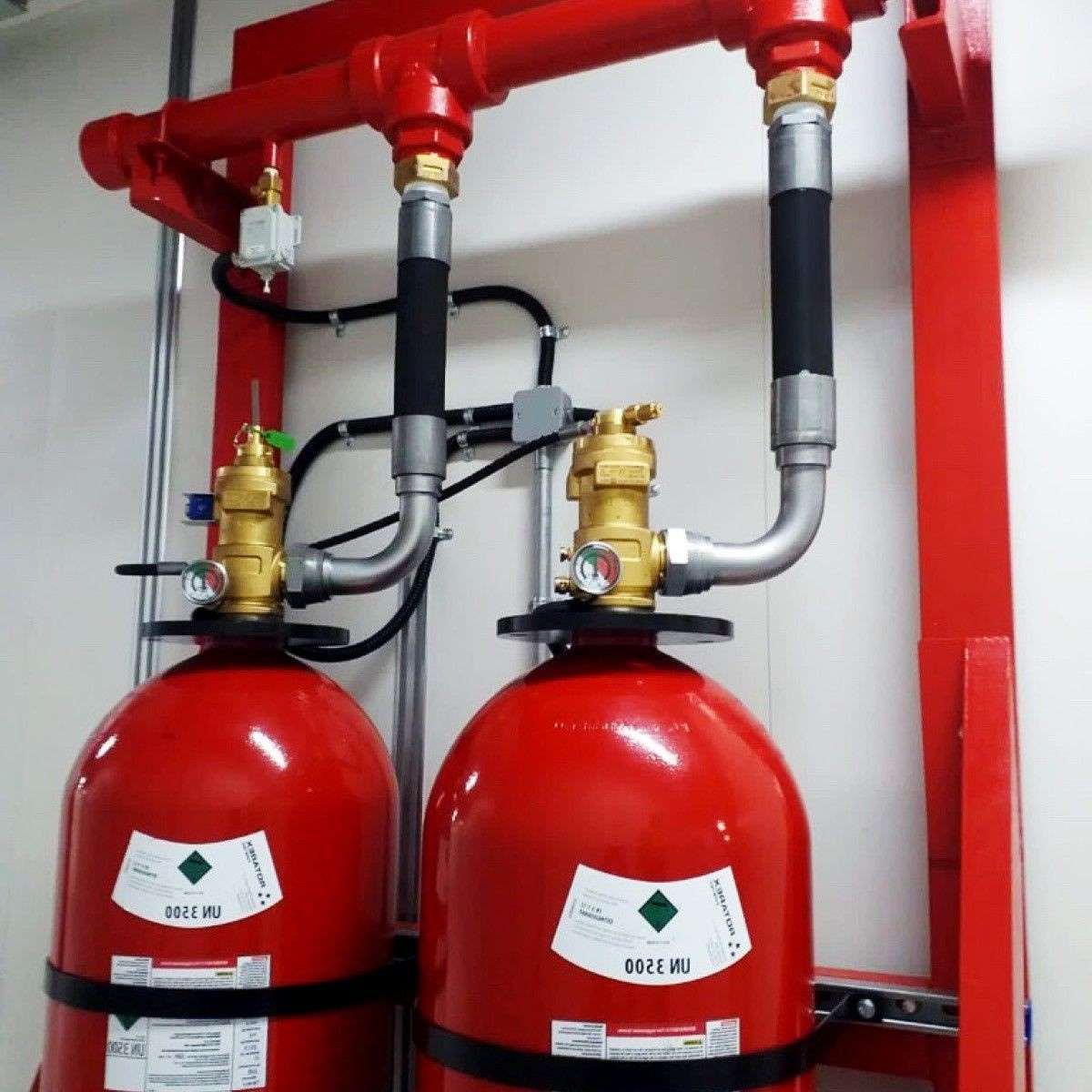

3. اختيار التكوين الصحيح لأسطوانة "إف كيه-5-1-12"
يجب أن يتبع اختيار الأسطوانة كمية العامل المطلوبة وترتيب النظام المعتمد. يجب مراعاة سعة الأسطوانة، وكمية تعبئة العامل، وظروف التخزين، ومجموعة التفريغ المتوافقة معاً.
لا يعني وجود أسطوانة أكبر تلقائياً أن النظام أفضل. وبالمثل، لا ينبغي الخلط بين السعة الاسمية للأسطوانة وكمية العامل المطلوبة لتركيب معين.
تتضمن مجموعة أنظمة "إف كيه-5-1-12" من "أجنيتار" (Agnitar) سعات أسطوانات متعددة وتكوينات بضغط 25 بار و42 بار، كما هو موضح في وثائق منتجاتها. يعتمد التكوين المناسب على تصميم المشروع وتوافق المكونات.
ما يجب التحقق منه:
- سعة الأسطوانة وتعبئة العامل المطلوبة
- تكوين ضغط التشغيل المعتمد
- توافق الأسطوانة والصمام
- وثائق وعاء الضغط المعمول بها
- مساحة التركيب المتاحة وترتيب الأسطوانات
- المواصفات الفنية للشركة المصنعة
للاطلاع على خيارات المنتجات والتفاصيل الفنية، راجع صفحة أنظمة إخماد الحرائق "أجنيتار" 1230 إف كيه-5-1-12.
4. التحقق من توافق الصمام والأنابيب وفوهات الرش
يشكل صمام التفريغ، وشبكة الأنابيب، وفوهات الرش نظام توزيع متصلاً. يجب أن تتطابق مواصفاتها مع العامل المختار وترتيب الأسطوانات والتصميم المعتمد.
يجب أن يأخذ اختيار الصمام في الاعتبار ظروف التشغيل المطلوبة وطريقة التشغيل. يجب تقييم أقطار الأنابيب، وأطوالها، والوصلات، وتخطيط التوزيع كجزء من حسابات النظام. يجب أن يدعم نوع الفوهات وموقعها واتجاهها التوزيع المطلوب للعامل في جميع أنحاء الحيز المحمي.
لا ينبغي اختيار المكونات بشكل مستقل بناءً على التوافر أو الحجم الاسمي فقط.
ما يجب التحقق منه:
- توافق صمام التفريغ مع الأسطوانة وتكوين النظام
- ترتيبات التشغيل اليدوي أو الكهربائي أو الهوائي المطلوبة
- أبعاد الأنابيب وتخطيط التوزيع
- نوع الفوهات وموقعها واتجاهها
- مكونات مراقبة الضغط والسلامة
- التوافق مع الحسابات الهيدروليكية المعتمدة
يجب أن تحدد مواصفات النظام الكامل المكونات ذات الصلة وتوضح كيفية ملاءمتها للتصميم الهندسي.
5. مراجعة الحسابات الهيدروليكية
يتطلب نظام إخماد الحرائق "نوفيك 1230" تصميماً هندسياً للتوزيع. تُستخدم الحسابات الهيدروليكية لتقييم تكوين النظام وتحديد ما إذا كانت الأسطوانات والأنابيب والفوهات المقترحة تلبي معايير التصميم والأداء المعمول بها.
لا يحدد ضغط الأسطوانة الاسمي وحده أداء التركيب الكامل. إذ يجب تقييم التكوين المختار، وخصائص المكونات، وشبكة الأنابيب، وترتيب الفوهات معاً.
قد تتطلب التغييرات في ترتيب الأسطوانات، أو أبعاد الأنابيب، أو اختيار الصمام، أو تخطيط الفوهات إعادة مراجعة حسابات التصميم.
ما يجب التحقق منه:
- طريقة الحساب ومتطلبات التصميم المعمول بها
- كمية الأسطوانات وتكوينها
- أبعاد الأنابيب وأطوالها ووصلاتها
- اختيار الفوهات وتوزيعها
- افتراضات التصميم والوثائق الداعمة
- ما إذا كانت أي تغييرات مقترحة في المكونات تؤثر على الترتيب المعتمد
لغرض توريد المشروع، اطلب الوثائق الفنية اللازمة لتأكيد أن المكونات الموردة تتوافق مع تصميم النظام المقصود.
6. تقييم سلامة الحيز وعناصر التحكم في النظام
حتى النظام المحسوب بشكل صحيح يحتاج إلى حيز محمي مناسب وتسلسل إطلاق مصمم بشكل صحيح.
قد تؤثر الفتحات، والتهوية، ومسارات التسرب، والتغييرات في الغرفة على إمكانية تحقيق تركيز العامل المطلوب والحفاظ عليه. لذلك يجب تقييم سلامة الحيز ومتطلبات تخفيف الضغط كجزء من المشروع.
يجب أيضاً تنسيق نظام الكشف والتحكم مع معدات الإخماد. ويجب أن تتبع عملية الكشف، والإنذارات، ومنطق الإطلاق، وأي تأخير مبرمج، والإطلاق اليدوي، ووظائف الإيقاف متطلبات التصميم والسلامة المعمول بها.
ما يجب التحقق منه:
- سلامة الحيز ومسارات التسرب ذات الصلة
- واجهات التهوية ومعالجة الهواء
- معايير الاحتفاظ بالتركيز المطلوب أو وقت الحفاظ عليه
- توفير وسائل تخفيف الضغط عند الحاجة
- توافق الكاشف ولوحة التحكم
- تسلسلات الإنذار والإطلاق والسلامة
لا تتعامل مع الأسطوانة والعامل كحل كامل لإخماد الحرائق. إذ تُعد عمليات الكشف وعناصر التحكم وظروف الحيز أجزاءً لا تتجزأ من النظام.
7. تأكيد المعايير والوثائق ومتطلبات الصيانة
تعتمد المعايير المعمول بها ومتطلبات الموافقة على المشروع، وتصميم النظام، وسوق الوجهة، واللوائح ذات الصلة.
يُشار عادةً إلى معايير NFPA 2001 وISO 14520 وEN 15004 في تصميم أنظمة إخماد الحرائق الغازية. يجب تأكيد المعيار المناسب والإصدار، والأحكام الخاصة بالعامل المعمول بها، والمتطلبات المحلية لكل عملية تركيب.
يجب أيضاً التحقق من نطاق موافقات المنتجات وشهاداتها بدقة. إن الحصول على موافقة لأحد المكونات لا يعني تلقائياً أن كل تركيب ممكن للمكونات أو النظام المثبت بالكامل يحمل نفس الموافقة.
ما يجب التحقق منه:
- معيار التصميم والتركيب المعمول به
- وثائق المنتج ووعاء الضغط المطلوبة
- نطاق كل شهادة أو موافقة
- متطلبات التركيب والفحص والتشغيل التجريبي
- إجراءات الصيانة والفحص الدوري
- السجلات الفنية ووثائق التسليم المطلوبة
يجب أن يكون النظام المحدد جيداً مدعوماً بوثائق تسمح لفريق المشروع بالتحقق مما يتم توريده وكيفية تركيبه.
قائمة التحقق لاختيار نظام "نوفيك 1230"
قبل اعتماد المواصفات أو طلب عرض سعر، راجع العناصر التالية:
| عنصر الاختيار | ما يجب تأكيده |
|---|---|
| مخاطر الحريق | المخاطر المحددة ومعايير التصميم المعمول بها |
| الحيز المحمي | الأبعاد، والحجم، والفتحات، والتهوية |
| كمية العامل | الحساب بناءً على طريقة التصميم المعمول بها |
| ترتيب الأسطوانات | السعة، وكمية التعبئة، والتكوين المعتمد |
| ضغط التشغيل | التوافق مع مكونات النظام المختارة |
| صمامات التفريغ | المواصفات الصحيحة وترتيب التشغيل |
| الأنابيب وفوهات الرش | التوافق مع تصميم التوزيع الهندسي |
| الحسابات الهيدروليكية | الامتثال لمتطلبات التصميم ذات الصلة |
| الكشف وعناصر التحكم | الواجهات الصحيحة، والإنذارات، وتسلسل الإطلاق |
| سلامة الحيز | الاحتفاظ بالتركيز المطلوب ووسائل تخفيف الضغط ذات الصلة |
| الوثائق | المعايير، والشهادات، والبيانات الفنية، وسجلات التركيب |
| الصيانة | متطلبات الفحص والاختبار والخدمة |
يمكن أن تساعد قائمة التحقق هذه المهندسين والمقاولين وفرق المشتريات على مقارنة العروض على أساس فني ثابت بدلاً من الاعتماد فقط على سعر العامل أو سعة الأسطوانة.
"نوفيك 1230" مقابل خيارات إخماد الحرائق الأخرى ذات العامل النظيف
يعد "إف كيه-5-1-12" خياراً واحداً ضمن فئة أوسع من أنظمة إخماد الحرائق الغازية. قد تكون الأنظمة الأخرى أكثر ملاءمة اعتماداً على المخاطر، ومتطلبات المشروع، والاعتبارات البيئية، وقيود التركيب.
"إف إم-200" (FM-200)، المعروف أيضاً بـ "إتش إف سي-227 إي إيه" (HFC-227ea)، هو عامل تنظيف هالوجيني له خصائص كيميائية وبيئية مختلفة. تستخدم أنظمة الغاز الخامل مثل "آي جي-541" (IG-541) و"آي جي-55" و"آي جي-100" و"آي جي-01" آلية إخماد مختلفة، حيث تعمل بشكل أساسي على تقليل تركيز الأكسجين داخل الحيز المحمي.
لا يوجد فائز عالمي لكل مشروع. يجب أن تأخذ المقارنة الهادفة في الاعتبار:
- نوع مخاطر الحريق والمعدات المحمية
- كمية العامل المطلوبة وتصميم النظام
- تخزين الأسطوانات والمساحة المتاحة
- متطلبات التوزيع والتركيب
- الاعتبارات البيئية والتنظيمية
- الموافقات والوثائق المعمول بها
- متطلبات الصيانة ودورة الحياة
للحصول على نظرة عامة أوسع، اقرأ دليل أنظمة إخماد الحرائق بالعامل النظيف الكامل من "أجنيتار". ولمناقشة مركزة حول أداء التفريغ، راجع وقت تفريغ نظام إخماد الحرائق "إف كيه-5-1-12": متطلبات التصميم والعوامل الرئيسية.
لماذا تختار نظام "إف كيه-5-1-12" هندسياً؟
اختيار عامل نظيف هو مجرد نقطة البداية. يجب أن يجمع النظام النهائي بين كمية العامل الصحيحة، وتكوين الأسطوانة، والصمامات، والأنابيب، وفوهات الرش، ومعدات الكشف، ومتطلبات الحيز في تصميم منسق.
توفر "أجنيتار" تكوينات لنظام إخماد الحرائق "إف كيه-5-1-12" لمشاريع الحماية الهندسية من الحرائق. تتضمن مجموعة منتجاتها سعات أسطوانات متعددة، وتكوينات بضغط 25 بار و42 بار، ومكونات تفريغ، ووثائق فنية كما هو محدد في معلومات المنتج ذات الصلة.
عند تقييم عرض ما، تأكد من التكوين الدقيق للنظام، وتوافق المكونات، وافتراضات التصميم، والموافقات المعمول بها لمشروعك.
استكشف صفحة أنظمة إخماد الحرائق "أجنيتار" 1230 إف كيه-5-1-12 لمراجعة مجموعة المنتجات المتاحة. وللتقييم الخاص بمشروعك، قم بإعداد تفاصيل الحيز المحمي، ومعلومات مخاطر الحريق، ومعيار التصميم المعمول به، ومواصفات المشروع.
أسئلة شائعة
ما هو نظام إخماد الحرائق "نوفيك 1230"؟
هو نظام إخماد حرائق هندسي يستخدم "إف كيه-5-1-12"، وهو عامل تنظيف من الكيتون المفلور مرتبط عادةً بالاسم التجاري "نوفيك 1230". يتم تخزين العامل في أسطوانات متوافقة وتفريغه من خلال ترتيب هندسي للأنابيب وفوهات الرش.
هل "نوفيك 1230" هو نفسه "إف كيه-5-1-12"؟
"نوفيك 1230" هو الاسم التجاري الشائع المرتبط بـ "إف كيه-5-1-12". يجب أن تحدد المواصفات الفنية ووثائق الشراء وتصاميم الأنظمة التسمية الدقيقة للعامل والتحقق من وثائق المنتج الموردة.
كيف أختار تكوين نظام "إف كيه-5-1-12" المناسب؟
ابدأ بمخاطر الحريق، وحجم الحيز، وتركيز التصميم، والمعيار المعمول به. ثم حدد كمية العامل المطلوبة وتحقق من تكوين الأسطوانة، والصمامات، والأنابيب، وفوهات الرش، والحسابات الهيدروليكية، ومعدات الكشف، وظروف الحيز.
هل يعمل نظام 42 بار تلقائياً بشكل أفضل من نظام 25 بار؟
لا. الضغط الاسمي وحده لا يحدد أداء النظام بالكامل. يجب تقييم التكوين المختار بناءً على تصميم النظام المعتمد، والمكونات المتوافقة، والحسابات الهيدروليكية، ومتطلبات المشروع.
ما هي المكونات المطلوبة لنظام Novec 1230؟
اعتماداً على التصميم، قد يشتمل النظام على أسطوانات الإطفاء، وصمامات التصريف، وأجهزة مراقبة الضغط، والأنابيب، وفوهات التصريف، ومعدات الكشف، ولوحات التحكم، وأجهزة الإنذار، ومكونات السلامة المرتبطة بها. تعتمد المواصفات النهائية على المخاطر المراد حمايتها وترتيب النظام المعتمد.
ما هي المعايير التي يجب التحقق منها لنظام FK-5-1-12؟
يتم الإشارة عادةً إلى معايير NFPA 2001 وISO 14520 وEN 15004 في أنظمة إخماد الحرائق الغازية. يجب التأكد من المعيار المطبق، والإصدار، والمتطلبات الخاصة بالعامل الكيميائي، واللوائح المحلية لكل عملية تركيب.
هل يعتبر FK-5-1-12 مناسباً لكل مراكز البيانات أو الغرف الكهربائية؟
ليس تلقائياً. تعتمد الملاءمة على مخاطر الحريق الفعلية، والإشغال، والحيز (المكان)، والمعدات، والظروف البيئية، ومتطلبات التصميم المعمول بها. يجب تقييم النظام من قبل متخصصين مؤهلين في مجال الحماية من الحرائق.
لماذا تعتبر الحسابات الهيدروليكية مهمة؟
تعمل الحسابات الهيدروليكية على تقييم ما إذا كانت الأسطوانات والأنابيب والفوهات المختارة تلبي متطلبات التصميم والتوزيع ذات الصلة. فهي تساعد في التحقق من التكوين المقترح بدلاً من الاعتماد على ضغط الأسطوانة أو حجم المكونات وحدها.
الخاتمة
يتطلب اختيار نظام إخماد الحرائق Novec 1230 المناسب تقييماً منسقاً للمخاطر، والحيز المحمي، وكمية العامل المطلوبة، وتكوين الأسطوانة، والصمامات، والأنابيب، والفوهات، والحسابات الهيدروليكية، وضوابط الكشف، والمعايير المعمول بها.
يمكن أن يكون FK-5-1-12 خياراً مناسباً من عوامل الإطفاء النظيفة للتطبيقات المصممة بشكل مناسب حيث تكون الحماية الخالية من البقايا والاعتبارات البيئية مهمة. ومع ذلك، يجب تحديد الإعداد الصحيح للمشروع الفعلي بدلاً من اختياره من وصف عام للمنتج.
من خلال مراجعة المتطلبات الهندسية والتحقق من تكوين النظام بالكامل، يمكن لفرق المشروع اتخاذ قرارات مدروسة بشكل أفضل بشأن حل إخماد الحرائق FK-5-1-12.
